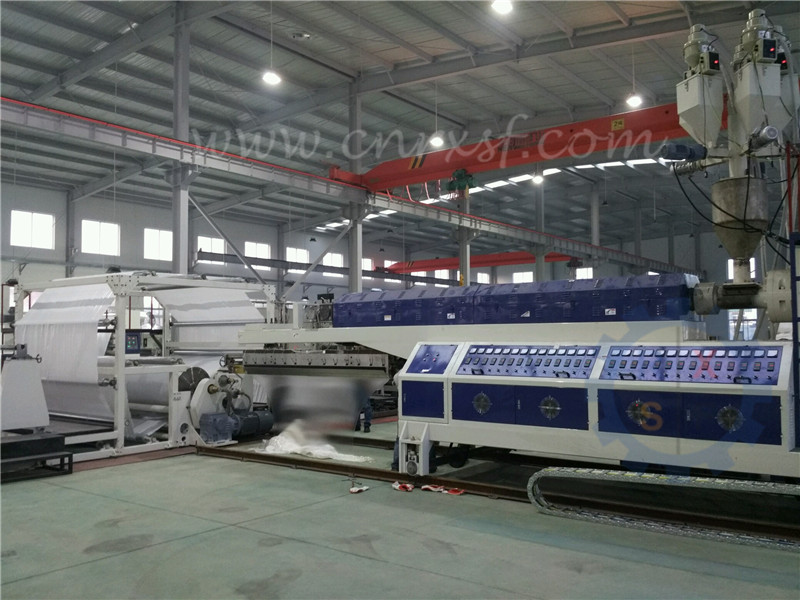

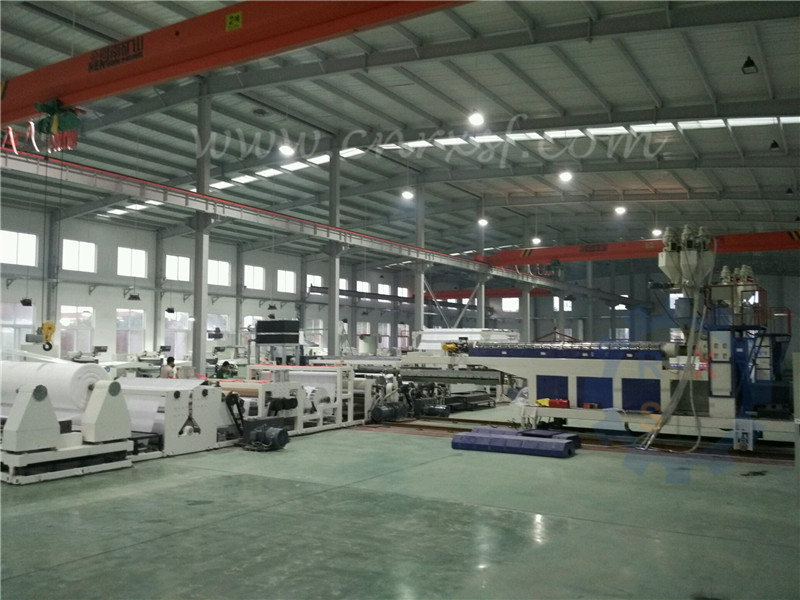

el laminar de doble cara de la protuberancia de 2700m m y máquina de capa para los PP tejidos

el laminar de doble cara de la protuberancia de 2700m m y máquina de capa para los PP tejidos

máquina de capa de doble cara de la protuberancia de 2700m m para el motor tejido PP de Siemens, inversor de Yaskawa, PLC de Siemens (sistema de control de la pantalla táctil). 2700m m PP anchos tejidos, un proceso para terminar el &dm4dqpt&preheat - secándose - una capa lateral - otra capa lateral - pasos de progresión de rewinding&dm4dqpt& cinco a los productos finales. Unidades dobles de la protuberancia, cada soporte la proporción de cinco componentes mezclados de la resina.

Cantidad:


Su mensaje Añadir a la cesta

新 logo_副本.jpg

1.Parámetros técnicos principales

ModEL		Modificar 2700 para requisitos particulares
Línea velocidad corriente		Maquinaria	150m/min
		Production	80-120m/min
Tipo conveniente de materia prima		Principalmente para los PP tejidos √
		No-woven, papel √
		Película plástica, hoja □
Tipo conveniente de resina de extrudado		El PE, PP, EVA (masterbatch del color modificante, etc.)
		TPU □
		PVC □
Línea proceso Línea proceso	El desenrollar	Diámetro máximo	Ø1500mm
		Estructura	Duplex horizontal
		Construcción	Cambio del rodillo de Shaftless
		Control de tensión	Freno magnético 400N
		Guía de Web	Correctivo fotoeléctrico y hidráulico
	Precalentamiento de #1	Estructura	U-estilo
		Método de calefacción	Calefacción eléctrica interna del tubo en forma de "u"
		Media de traspaso térmico	Petróleo del traspaso térmico
	Apretón #1 del agua	Estructura	Apretón doble del rodillo
		Fuente de la presión	Cilindro neumático (ángulo lateral)
		Modo de la presión	Rodillo de presión y rodillo de presión posterior
		Tratamiento de la humedad	Bandeja de la colección del agua
	Apretón #2 del agua	Estructura	Estructura del cinco-rodillo de ABABA
		Fuente de la presión	Cilindro neumático (ángulo vertical)
		Modo de la presión	Rodillo de presión y rodillo del soporte
		Tratamiento de la humedad	Bandeja de la colección del agua
	Precalentamiento de #2	Estructura	45 grados de impresión de centro doble
		Método de calefacción	Calefacción eléctrica interna del tubo en forma de "u"
		Media de traspaso térmico	Petróleo del traspaso térmico
	Protuberancia #1	Tipo	El laminar de la protuberancia
		Tratamiento de la corona	Ninguna necesidad/opcional
	Grupo de enfriamiento del dispositivo	Estructura	Estructura del tres-rodillo del ABA
		Cámara de enfriamiento	Agua fría de circulación
	El desenrollar #2	Diámetro máximo	Ø1200mm
		Estructura	Duplex horizontal
		Construcción	Cambio del rodillo del eje
		Control de tensión	Freno magnético 200N
		Guía de Web	Correctivo fotoeléctrico y hidráulico
	Protuberancia #2	Tipo	Capa de la protuberancia
		Tratamiento de la corona	Ninguna necesidad/opcional
	El rajar	Estructura	Estructura del cuatro-rodillo de ABAB
	El rebobinar	Diámetro máximo	Ø1500mm
		Estructura	Rodillo y eje de la impresión
		Construcción	tablón del acero del sólido de 60m m
		Manera del balanceo	Fricción superficial
		Cambio rodante	Automático horizontal
	Precisión de la guía de Web	±1.0mm
	Rango de la tensión	0-400N
Vuelco del Web y el rajar y costura	El desenrollar	El empalmar semiautomático
	Dispositivo de torneado	Revocación del pórtico
	Unidad que lamina	Dispositivo que raja y que sopla del borde inútil
	El rajar	Mecanismo impulsor del motor de la C.C.
	El rebobinar	Cortador neumático automático
Grado operacional de la automatización	Control principal	Cabina de distribución integrada Control de la pantalla táctil del PLC
	El desenrollar #1	El empalmar semiautomático separado del control y del Web
	Unidad de la protuberancia	Control y control de la temperatura
	El desenrollar #2	El empalmar semiautomático del Web
	Unidad el rebobinar	Cortando y cambio del rodillo
Potencia total	Máximo teórico	350kw
	Funcionamiento estable	≈170kilovatio
Peso total		28000kg (el ±5%)
Talla total		los 21.5M (L) * los 9.8M (W) * los 4.5M (H)

2.Descripción comprensiva

Esto es una máquina de encargo especial, y su concepto de diseño es presentado por nuestros clientes. Después de cinco meses de &dm4dqpt&design - fabricación - experimento - reajuste - con referencia - a proceso de manufacture&dm4dqpt&, creamos con éxito esta máquina y alcanzamos la velocidad de la producción de el 100-120m/Min. 2700m m anchos, es una de las máquinas más anchas que fabricamos.

Se diseña especialmente para los PP tejidos, con agua múltiple exprimiendo los dispositivos y el equipo de sequía. Los PP tejidos después del tratamiento, primero laminados con las telas no tejidas, y en seguida cubiertos en la otra cara, formando un producto especial, exportaron principalmente al Sur Corea y Japón.

3. Características de producto

(1) el desenrollar a dos caras de Shaftless, diseñado especialmente para el rodillo tejido PP grande de la anchura y del diámetro, cambio del rodillo sin tiempo muerto

(2) agua del apretón de la combinación ypretratar el dispositivo, para alcanzar la humedad menos el de 5% del substrato antes de cubrir

(3)Piezas famosas de la marca de fábrica del mundo: Inversor de Japón Yaskawa, PLC y motor, aplicaciones eléctricas de baja tensión de Alemania Siemens de Francia Schneider

(4) las marcas de fábrica bien conocidas de China&dm4atp&s de la caja de engranajes y de la aleación endurecidas de alta precisión del cromo T-mueren, dispositivo neumático del reemplazo del filtro

(5) un proceso para terminar el &dm4dqpt& enterosecando - laminación de la protuberancia - la capa de la protuberancia -sliel tting - rebobinando&dm4dqpt& procesan, directo al producto final

4. Detalles y fotos

1. Cada detalle será descrito detalladamente por el texto y los cuadros, como confirmación.

2. Proporcionamos a la fabricación modificada para requisitos particulares según demanda de cliente.

3. Fabricado de acuerdo con estándares de seguridad europeos del CE.

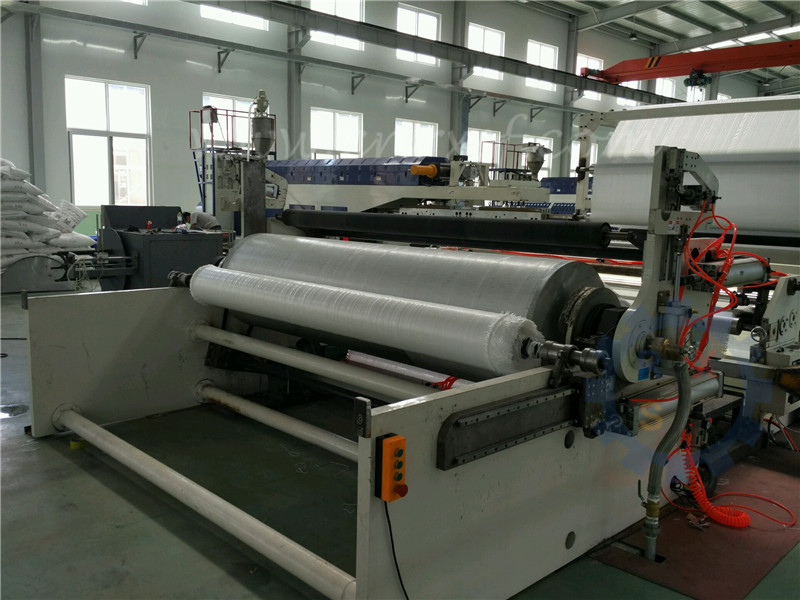

A. Shaftless duplica desenrollar, diseñado especialmente para el rodillo tejido los PP grande de la anchura y del diámetro, cambio del rodillo sin tiempo muerto:

B.Estructura de U de la unidad del precalientamiento #1, realzar la temperatura del Web, lista para exprimir el agua:

C.La primera unidad del apretón se diseña para ser pescada con caña 45 grados con un rodillo de presión posterior, seguido por el primer precalentamiento la unidad para terminar el primer proceso de sequía. Después de la calefacción y de exprimir, los PP contenido en agua tejido no han sido no más de el 10%, y la superficie ha sido relativamente plana:

D.La segunda unidad del apretón se diseña como estructura del cinco-rodillo de ABABA, bajo presión del cilindro neumático, el contenido de agua del substrato se comprime más a fondo menos el de 3%:

E. Después de varios redondos del agua, los PP tejidos han incorporado el estado conveniente para la capa. El segundo precalentamiento la unidad se arregla en una impresión de centro doble de 45 grados. Levantará la temperatura del Web y evaporará de nuevo la humedad restante pasada:

F. Después de la primera protuberancia que lamina, la estructura c del tres-rodilloel dispositivo ooling agrupa el enfriamiento múltiple del Web:

G. Después de segundo capa de la protuberancia, tél estructura del cuatro-rodillo de ABAB que raja la unidad puede proporcionar a dos niveles de corte, quitando la cara inútil mientras que alcanza el conjunto final anchura:

H. Fricción superficial automática que rebobina, para guardar el compacto del rodillo finished. Con usar la viga de la grúa, el rodillo sin procesar que carga y la descarga del rodillo del producto final llega a ser fáciles:

I. El dispositivo que introduce de múltiples funciones, cada tolva es controlado por el &dm4dqpt∈verter - motor&dm4dqpt&, puede alcanzar introducir exacto de la proporción:

J. Las marcas de fábrica bien conocidas de China&dm4atp&s de la caja de engranajes endurecida de alta precisión, aleación modificada para requisitos particulares del cromo de 2700m m T-mueren, dispositivo neumático del reemplazo del filtro:

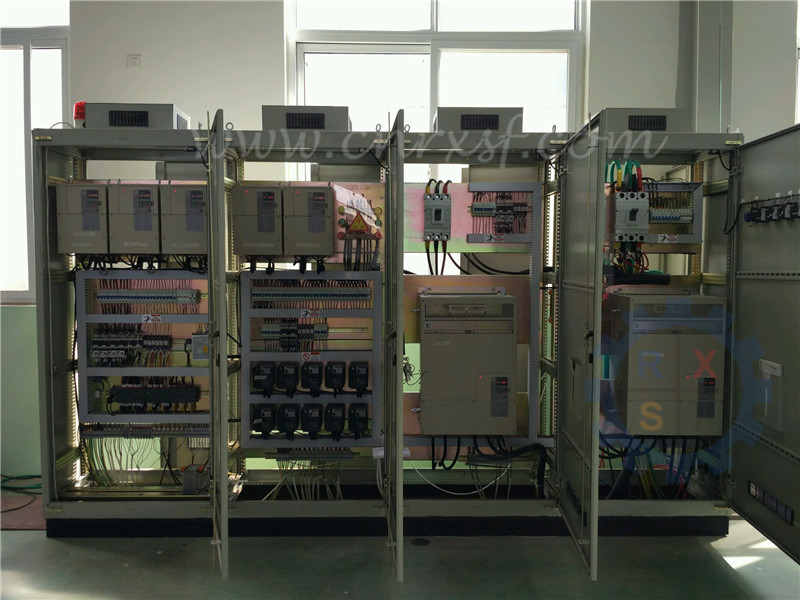

K. La cabina de control eléctrica integrada, sistema de control de motor siete, inversor de la marca de fábrica de Japón Yaskawa, motor de la marca de fábrica de Alemania Siemens, aplicaciones eléctricas de baja tensión de la marca de fábrica de Francia Schneider, Japón importó el sistema del control de la temperatura:

Con esta conexión para ver el vídeo: https://youtu.be/lSAeUbRkAjo

5. Empaquetado y el expidir

A. Petróleo antioxidante del cepillo, envoltorio de estiramiento del PE, escrituras de la etiqueta estándar de la seguridad del CE, alambre de acero fijado en carros:

El B.T-muere, los ejes y los recambios, usar el rectángulo de madera o separa el empaquetado:

C. Equipo auxiliar tal como refrigeradores, mezcladores, amoladoras, etc., podemos comprar a nombre de clientes y arreglar transportar con la máquina principal:

6. Términos comerciales y después del servicio de ventas

(1) vendimos las máquinas proporcionamos por lo menos a 360 días de garantía de calidad, durante el período de garantía, nosotros asumimos la responsabilidad total para la calidad.

(2) los tres casos siguientes: más allá del período de garantía de calidad, la operación incorrecta y el daño artificial, todavía proporcionamos a mantenimiento del curso de la vida y dirección y el comisionar del servicio after-sales. Sin embargo, los ingenieros necesitan cargar honorarios de servicio.

(3) las máquinas no estándar que fabricamos según necesidades del cliente, de piezas no estándar, nosotros ofrecemos el arreglo para requisitos particulares y el mantenimiento del curso de la vida, pero el coste puede ser levemente más alto que las piezas estandardizadas.

(4) negociando en término del FOB; el precio cotizado incluye el precio completo de la máquina, transportado a los honorarios portuarios de Ningbo, los honorarios de las aduanas. No incluir cargas del envío y del seguro. Podemos manejar el envío a nombre del comprador, el coste pagado por separado por el comprador.

(5) el terremoto, los naufragios, la guerra y la otra fuerza mayor podían ser los argumentos de la exención para retrasado o no pueden satisfacer. Correspondientemente, el otro defecto correspondiente de party&dm4atp&s está también exento.

(6) la instalación y el comisionar son parte de servicio after-sales, en ninguna carga adicional. Si las peticiones del cliente en la escritura, nosotros envían a ingenieros calificados y experimentados. Los honorarios llevados por el cliente, incluyendo pero no limitados a: el transporte cuesta, los costes de la comodidad, $ 100 por día en subsidios.

(7) bajo cualquier condición económica, la información al cliente y los detalles del contrato serán mantenidos terminantemente confidenciales. A menos que el orden judicial o el consentimiento del cliente.

(8) las materias no cubiertas en este documento, refieren a la convención de &dm4dqpt& Naciones Unidas sobre los contratos para la venta internacional de Goods (an o 80) &dm4dqpt& la solución relevante de las provisiones. China y los Estados Unidos son partes de la convención.

7. Documentos

A. Los manuales, documentación técnica, certificado del CE (si procede) serán enviados junto con la máquina;

El B. conocimiento de embarque, facturas, certificados de origen (certificado de la NMF del origen), certificado de la fumigación (si procede) confirmará con el cliente, y entonces enviado vía DHL o la UPS:
