La máquina elástico de la laminación de la protuberancia de la resina de la TPE para la red se divierte la pista competitiva

La máquina elástico de la laminación de la protuberancia de la resina de la TPE para la red se divierte la pista competitiva

La máquina elástico de la laminación de la protuberancia de la resina de la TPE para la red se divierte la pista competitiva diseñada especialmente para la TPE/el TPU y la otra resina flexible en la capa y la laminación flexibles del substrato. El control y la protuberancia totales de la tensión siguen el concepto de diseño de &dm4dqpt&zero stretch&dm4dqpt& para asegurarse de que el producto final se conforma con los normas de pruebas rigurosos de la calidad de IOC&dm4atp&s.

Cantidad:


Su mensaje Añadir a la cesta

新 logo_副本.jpg

1.Parámetros técnicos principales

ModEL		Modificar 1400 para requisitos particulares
Línea velocidad corriente		Maquinaria	150m/min
		Pe/pp/evael coating&laminating	100-120m/min
		TPE densamentecapa para la pista	5-18.5m/min
		Capa de TPU para el cuero artificial	20-80m/min
Tipo conveniente de materia prima		Substrato del algodón de la espuma, paño tejido (principal) √
		PP no tejidos, película √
		Hoja, papel □
Tipo conveniente de resina de extrudado		TPE, TPU √
		EL PE, PP, EVA √
		PVC □
Línea proceso	Unwinding	Diámetro máximo	Ø1200mm
		Estructura	Duplex horizontal
		Control de tensión	Freno magnético 200N
	El rebobinar	Diámetro máximo	Ø1200mm
		Estructura	Duplex giratorio
	Precisión de la guía de Web	±1.0mm
	Rango de la tensión	0-200N
Corte del Web y el rajar y costura	El desenrollar	El empalmar semiautomático
	Unidad de la capa	Dispositivo que raja y que sopla del borde inútil
	El rebobinar	Cortador neumático automático
	Tornillo	Diámetro	Ø90m m
		L/D	32:1
		Salida máxima	180kg/h
	T-morir	Longitud del labio	1400m m
		Manera de la calefacción	Cavidad interna calefacción
		Espesor de capa de la protuberancia (TPE, TPU)	0,10-2.00m m (valor medio)
		Espesor de capa de la protuberancia (EL PE, PP, EVA)	0.01-0.10m m
	Anchura de la producción	Rango	700-1200m m
		Ajuste	Manual
Grado operacional de la automatización	Cabina de control principal	Control principal Transmisión y protuberancia del Web Control de la pantalla táctil del PLC*para opcional
	Unidad de la protuberancia	Control y control de la temperatura
	Unidad el desenrollar	El empalmar semiautomático del Web
	Unidad el rebobinar	Cortando y cambio del rodillo
Potencia total	Máximo teórico	90kw
	Funcionamiento estable	≈40kw
Peso total		11000kg (el ±5%)
Talla total (sin el estirador)		los 8.5M (L) * los 2.8M (W) * los 2.8M (H)
Talla total (con el estirador)		los 8.5M (L) * los 8.5M (W) * los 3.2M (H)

2.Descripción comprensiva

Esta máquina se vende al grupo de los deportes de Taishan (surtidores olímpicos internacionales del equipo del comité), que se diseña especialmente para la TPE/el TPU y la otra resina flexible en la capa y la laminación flexibles del substrato. El control y la protuberancia totales de la tensión siguen el concepto de diseño de &dm4dqpt&zero stretch&dm4dqpt& para asegurarse de que el producto final se conforma con los normas de pruebas rigurosos de la calidad de IOC&dm4atp&s.

En los 2016 Juegos Olímpicos en Rio de Janeiro, los productos (pista de los deportes) manufacturados por nuestras máquinas, que se convirtieron en el equipo señalado de la competición del atletismo.

3. Características de producto

(1) desenrollando con un sistema de control especial de la tensión para el rodillo de baja densidad del substrato del diámetro grande, para asegurarse de que el substrato no está estirado antes de la capa.

(2) utiliza el material especial y el canal de flujo T-muere, y el labio ajustable del molde, principalmente para la protuberancia elástico de la resina de la alta producción, se puede también utilizar para la capa ordinaria y laminar de la resina.

(3) la impresión central de pared gruesa con la aguafuerte del modelo, terminación de una sola vez el &dm4dqpt&extrusion - capa - progreso de forming&dm4dqpt&, puede modificar el modelo para requisitos particulares según los requisitos de cliente.

(4) si no necesitar grabar la impresión central, puede ser cambiada al espejo ordinario/a la impresión central mate, porque la capa general y ser laminada.

(5) el segundo desenrollar se diseña especialmente para el rodillo tejido del substrato de la tela, usar el rodillo del arco para aplanar.

(6) la unidad constante el rebobinar de la tensión del tirón automático de 360 grados, usar el motor de torque, como diversa relación de transformación de la velocidad se puede adaptar a diversos requisitos materiales.

(7) el control integrado, ajuste variable de la velocidad de la frecuencia, el operador puede agarrar rápidamente la operación básica.

4. Detalles y fotos

1. Cada detalle será descrito detalladamente por el texto y los cuadros, como confirmación.

2. Proporcionamos a la fabricación modificada para requisitos particulares según demanda de cliente.

3. Fabricado de acuerdo con estándares de seguridad europeos del CE.

A.Desenrollando con un sistema de control especial de la tensión para el rodillo de baja densidad del substrato del diámetro grande, para asegurarse de que el substrato no está estirado antes de la capa:

B.Utilizar el material especial y el canal de flujo T-muere, y el labio ajustable del molde, principalmente para la protuberancia elástico de la resina de la alta producción, se puede también utilizar para la capa ordinaria y laminar de la resina:

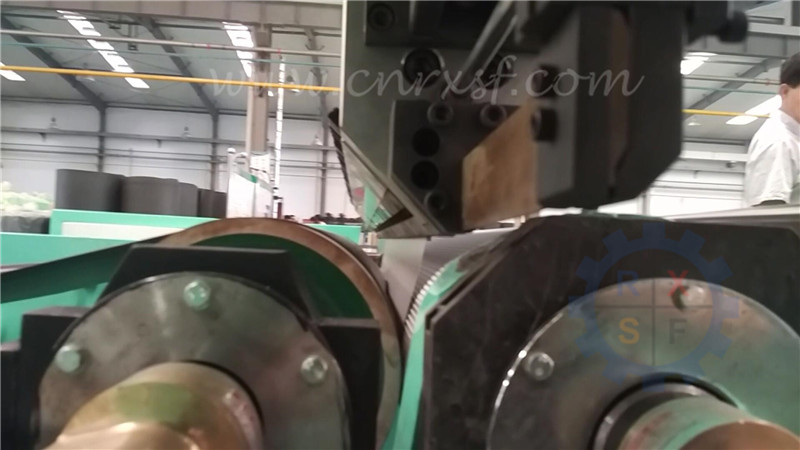

C.La impresión central de pared gruesa con la aguafuerte del modelo, terminación de una sola vez el &dm4dqpt&extrusion - capa - progreso de forming&dm4dqpt&, puede modificar el modelo para requisitos particulares según los requisitos de cliente:

D.Si no necesidad que graba la impresión central, puede ser cambiada al espejo ordinario/a la impresión central mate, porque la capa general y ser laminada:

E.El segundo que desenrolla se diseña especialmente para el rodillo tejido del substrato de la tela, usar el rodillo del arco para aplanar:

F.la unidad constante el rebobinar de la tensión del tirón automático de 360 grados, usar el motor de torque, como diversa relación de transformación de la velocidad se puede adaptar a diversos requisitos materiales:

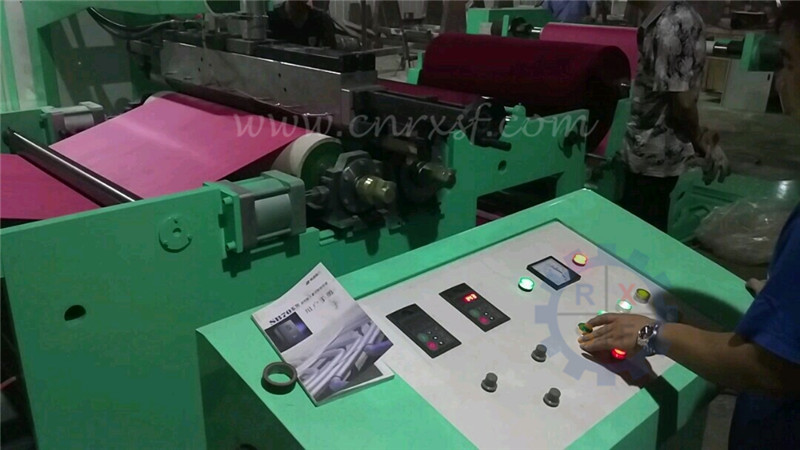

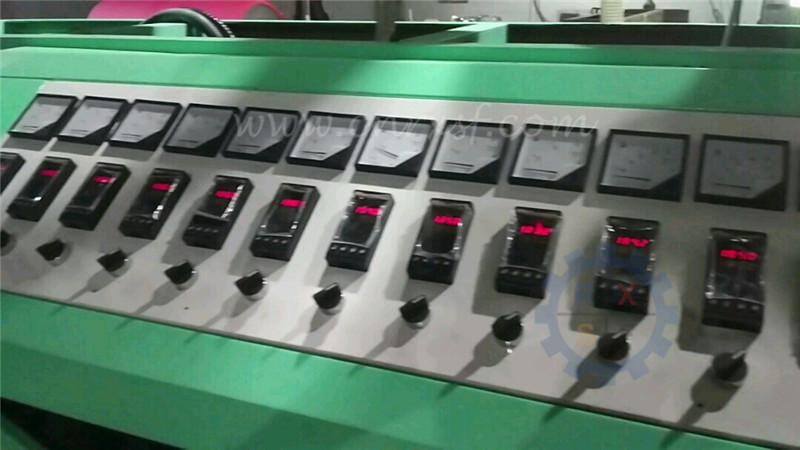

G.El control integrado, ajuste variable de la velocidad de la frecuencia, el operador puede agarrar rápidamente la operación básica:

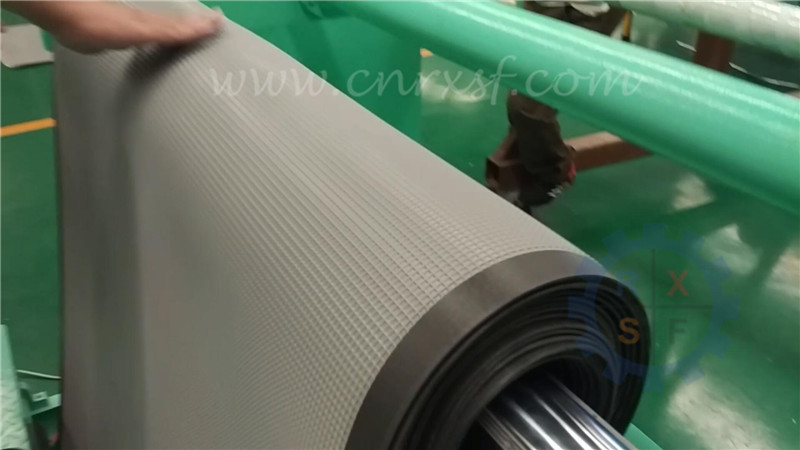

H.Resina elástico de la TPE de la capa del substrato del algodón de la espuma, como el producto final - pista elástico de los deportes (imagen proporcionada por nuestro cliente, en el sitio 2016 de la disposición del lugar de deportes de los Juegos Olímpicos de Rio de Janeiro):

泰山 - 副本 .jpg del _ del 摔跤垫

Con esta conexión para ver el vídeo: https://youtu.be/0I539bSvvc8

5. Empaquetado y el expidir

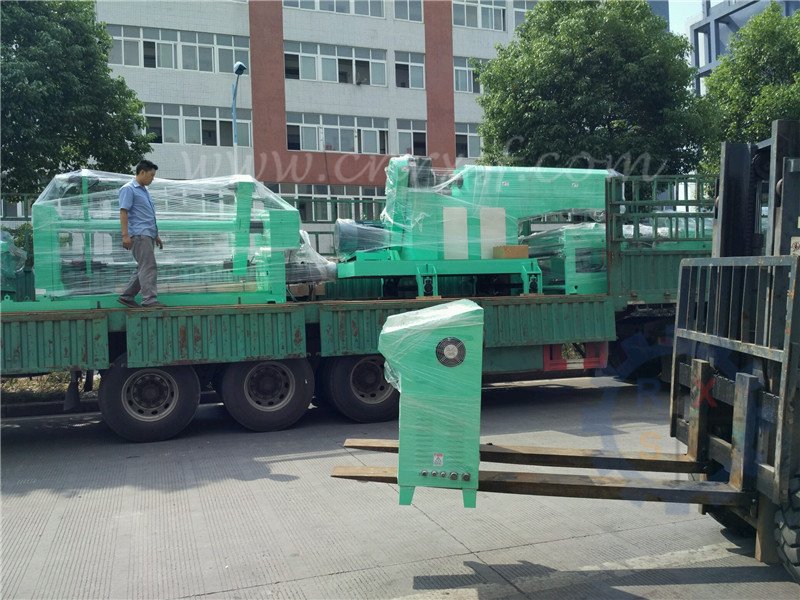

A. Envoltorio de estiramiento del PE, alambre de acero fijado en el carro:

El B.T-muere, los ejes y los recambios, usar el fieltro y el rectángulo de madera:

C. Antes de que la máquina fuera expidida, el cliente proporcionó a tres rodillos de substrato del algodón de la espuma para probar la máquina. Solamente después de la consumición de un rodillo de substrato del algodón de la espuma, alcanza el efecto de la satisfacción del cliente. Los dos rodillos adicionales del substrato del algodón de la espuma, volvimos al cliente con la máquina:

6. Términos comerciales y después del servicio de ventas

(1) vendimos las máquinas proporcionamos por lo menos a 360 días de garantía de calidad, durante el período de garantía, nosotros asumimos la responsabilidad total para la calidad.

(2) los tres casos siguientes: más allá del período de garantía de calidad, la operación incorrecta y el daño artificial, todavía proporcionamos a mantenimiento del curso de la vida y dirección y el comisionar del servicio after-sales. Sin embargo, los ingenieros necesitan cargar honorarios de servicio.

(3) las máquinas no estándar que fabricamos según necesidades del cliente, de piezas no estándar, nosotros ofrecemos el arreglo para requisitos particulares y el mantenimiento del curso de la vida, pero el coste puede ser levemente más alto que las piezas estandardizadas.

(4) negociando en término del FOB; el precio cotizado incluye el precio completo de la máquina, transportado a los honorarios portuarios de Ningbo, los honorarios de las aduanas. No incluir cargas del envío y del seguro. Podemos manejar el envío a nombre del comprador, el coste pagado por separado por el comprador.

(5) el terremoto, los naufragios, la guerra y la otra fuerza mayor podían ser los argumentos de la exención para retrasado o no pueden satisfacer. Correspondientemente, el otro defecto correspondiente de party&dm4atp&s está también exento.

(6) la instalación y el comisionar son parte de servicio after-sales, en ninguna carga adicional. Si las peticiones del cliente en la escritura, nosotros envían a ingenieros calificados y experimentados. Los honorarios llevados por el cliente, incluyendo pero no limitados a: el transporte cuesta, los costes de la comodidad, $ 100 por día en subsidios.

(7) bajo cualquier condición económica, la información al cliente y los detalles del contrato serán mantenidos terminantemente confidenciales. A menos que el orden judicial o el consentimiento del cliente.

(8) las materias no cubiertas en este documento, refieren a la convención de &dm4dqpt& Naciones Unidas sobre los contratos para la venta internacional de Goods (an o 80) &dm4dqpt& la solución relevante de las provisiones. China y los Estados Unidos son partes de la convención.

7. Documentos

A. Los manuales, documentación técnica, certificado del CE (si procede) serán enviados junto con la máquina;

El B. conocimiento de embarque, facturas, certificados de origen (certificado de la NMF del origen), certificado de la fumigación (si procede) confirmará con el cliente, y entonces enviado vía DHL o la UPS:
