Capa y motor de Siemens de la máquina que lamina, inversor de Yaskawa, PLC de Siemens (sistema de control de la pantalla táctil), aplicaciones eléctricas de baja tensión de Schneider, sistema de la protuberancia del estándar 1600m m del CE del control de la temperatura de Omron. anchura del efecto de 1100mm-1600m m, 120-170m/min, thinckness de capa de 0.006-0.10m m. Diseñar y fabricación estrictamente de acuerdo con el estándar del CE de la UE, certificado por la carrocería del aviso de la unión europea.
| Cantidad: | |
|---|---|
1.Parámetros técnicos principales
ModEL | Modificar 1600 para requisitos particulares | ||
Línea velocidad corriente | Maquinaria | 180m/min | |
Production | 120-150m/min | ||
Tipo conveniente de materia prima | El papel, película (película aluminizada), no-tejión √ | ||
Hoja, papel ultrafino de la fibra □ | |||
Tipo conveniente de resina de extrudado | EL PE, PP, EVA √ | ||
TPU □ | |||
Línea proceso | El desenrollar #1 | Diámetro máximo | Ø1500mm |
Control de tensión | Freno magnético 400N | ||
Guía de Web | Correctivo fotoeléctrico | ||
El desenrollar #2 | Diámetro máximo | Ø600mm | |
Control de tensión | Freno magnético 100N | ||
Guía de Web | Correctivo fotoeléctrico | ||
El rebobinar | Motor/control | inversor 11kw/ | |
Diámetro máximo | Ø1500mm | ||
Manera del balanceo | Fricción superficial | ||
Precisión de la guía de Web | ±0.5mm | ||
Rango de la tensión | 0-400N | ||
Corte del Web y el rajar y costura | El desenrollar #1 | El empalmar semiautomático | |
El desenrollar #2 | El empalmar semiautomático | ||
Unidad que lamina | Dispositivo que raja y que sopla del borde inútil | ||
El rebobinar | Cortador neumático automático | ||
Tratamiento de la corona | El desenrollar #1 | Unilateral para el papel 6kw | |
Estirador | Motor principal | Potencia | 37kw |
Tornillo | Diámetro | Ø100m m | |
L/D | 32:1 | ||
Salida máxima | 260kg/h | ||
Punta del control de la temperatura y potencia de la calefacción | Tornillo | 7/42kw | |
Filtro y conexión | 3/5.5kw | ||
T-morir | 9/21.5kw | ||
Total | 19/69kw | ||
Filtro | Reemplazo | Automático | |
Control | Neumático | ||
T-morir | Longitud del labio | 1800m m | |
Manera de la calefacción | Cavidad interna calefacción | ||
Espesor de capa de la protuberancia | 0.006-0.10m m | ||
Espesor que lamina de la protuberancia | 0.01-0.15m m | ||
Anchura de la producción | Rango | 1000-1600m m | |
Ajuste | Manual | ||
Laminador | Construcción | tablón del acero del sólido de 40m m | |
Motor principal | Potencia | 11kw | |
Control | Inversor | ||
Impresión central | Diámetro | Ø600mm | |
Estructura interna | Tipo espiral de Bilayer | ||
Superficie | Espejo-polished y cromo plateados | ||
Grado operacional de la automatización | Cabina de control principal | Control principal Transmisión y protuberancia del Web Control de la pantalla táctil del PLC para opcional | |
Unidad de la protuberancia | Control y control de la temperatura | ||
Unidad el desenrollar (#1 y #2) | El empalmar semiautomático del Web | ||
Unidad el rebobinar | Cortando y cambio del rodillo | ||
Potencia total | Máximo teórico | 130kw | |
Funcionamiento estable | ≈60kilovatio | ||
Peso total | 14600kg (el ±5%) | ||
Talla total | el 12.5M (L) * los 7.8M (W) * los 2.8M (H) | ||
2.Descripción comprensiva
Esta máquina se vende a Grecia (Macedonia central región-Salónica), que es nuestra máquina modelo en Europa Oriental (2017). Utilizamos los recambios de la marca de fábrica famosa del mundo y seguimos terminantemente el estándar del CE de la UE y el ISO9001: estándar 2012. Puede alcanzar (no menos el que 150m/minuto) la capa de alta velocidad de la protuberancia, el más fino a 0.006 milímetros, uniformidad/error de no más el que 5%.
Se diseña especialmente para la protuberancia y la laminación de papel, usar control de tensión especial, y unidad agregada del tratamiento de la corona, principalmente para el proceso de empaquetado de alto grado del papel. Puede también ser utilizado para la protuberancia que cubre y que lamina otros substratos del empaquetado flexible de la naturaleza similar, tales como películas plásticas y nonwovens.
3. Características de producto

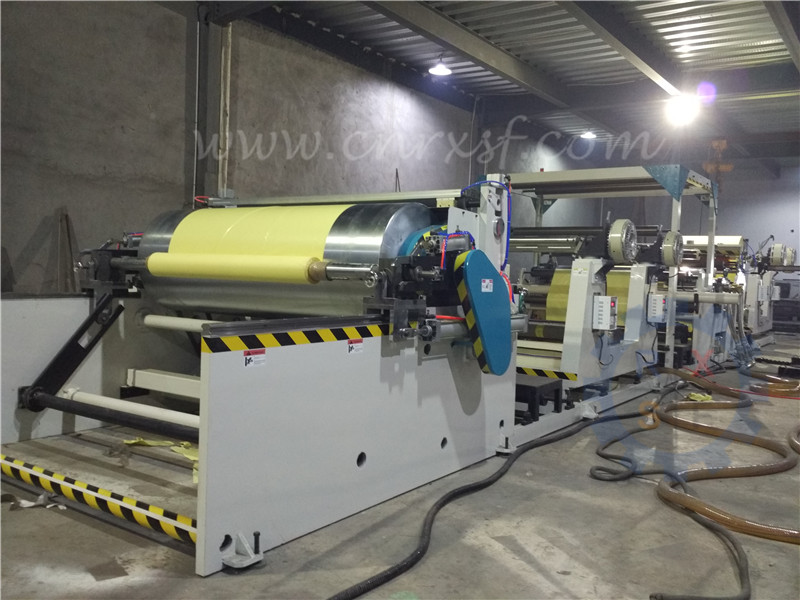

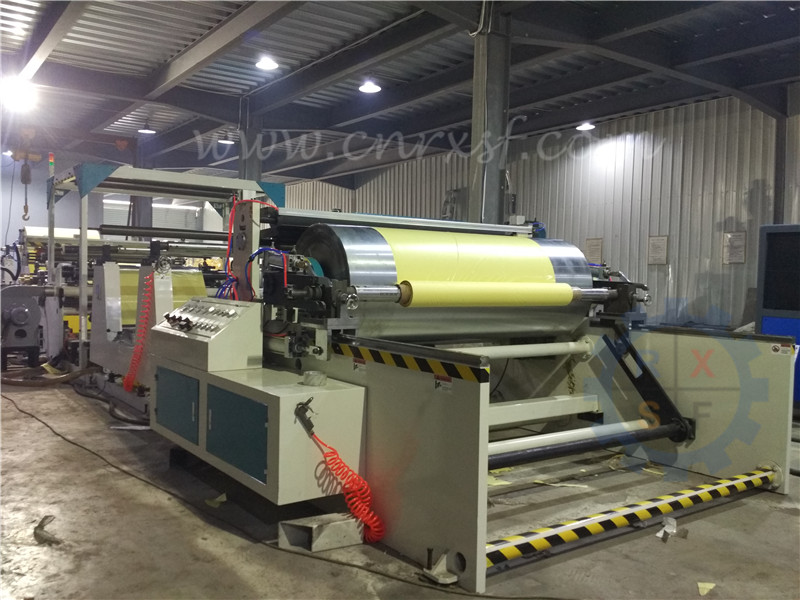

(1) el desenrollar a dos caras y el rebobinar, costura semiautomática para la recarga directa
(2) dispositivo del tratamiento de la corona de 6 kilovatios para mejorar completamente la tensión de superficie del substrato, la capacidad de proceso de no menos que 40 dinas

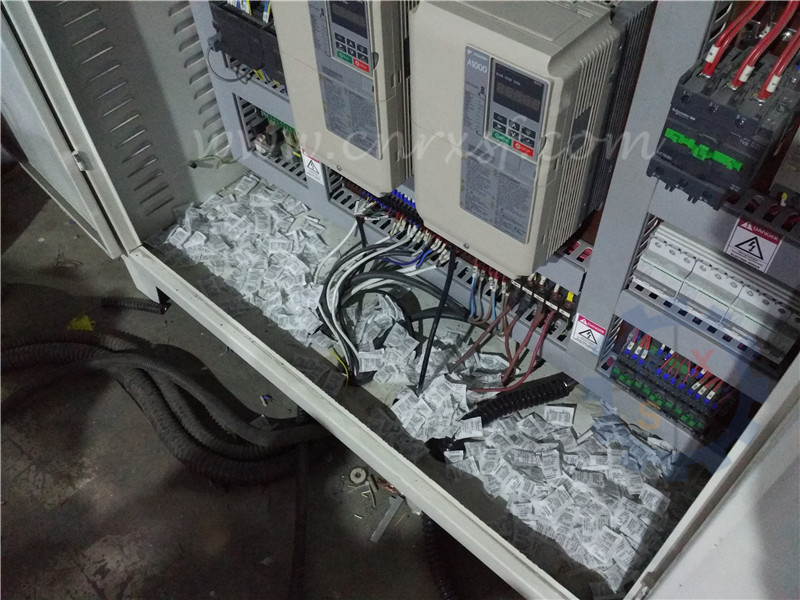

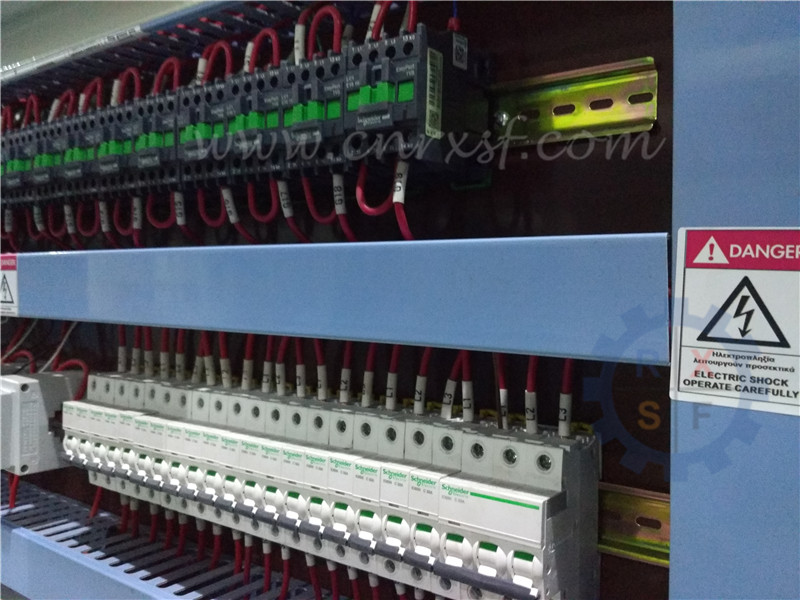

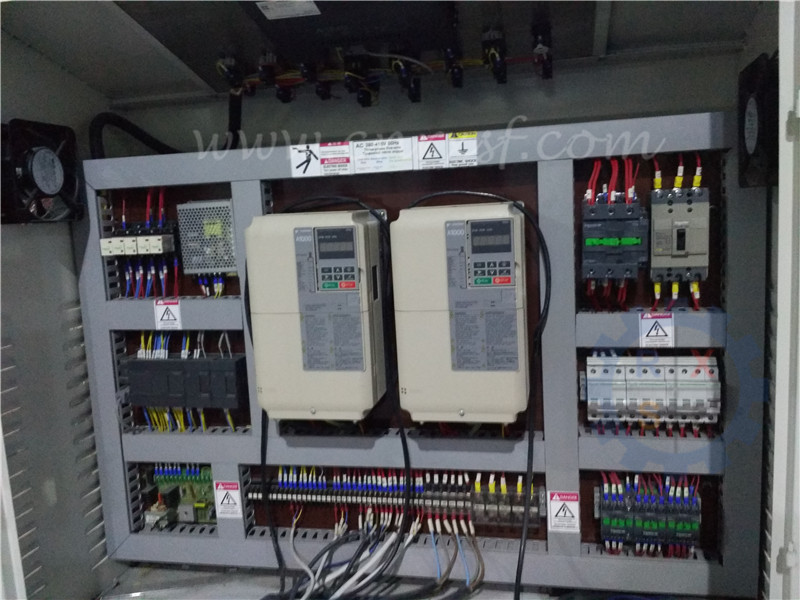

(3)Piezas famosas de la marca de fábrica del mundo: Inversor de Japón Yaskawa, PLC y motor, sistema del control de la temperatura de Japón Omron, aplicaciones eléctricas de baja tensión de Alemania Siemens de Francia Schneider
(4) las marcas de fábrica bien conocidas de China&dm4atp&s de la caja de engranajes y de la aleación endurecidas de alta precisión del cromo T-mueren, dispositivo neumático del reemplazo del filtro

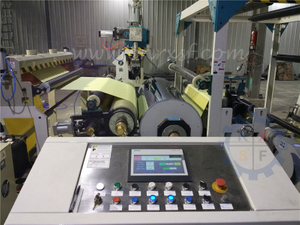

(5) sistema de control del PLC de la pantalla táctil de Alemania Siemens, línea de control integrada proceso y unidad de la protuberancia, control exacto de la calidad del producto, tarifa inferior del desecho
(6) el espejo y las impresiones centrales mates se pueden substituir fácilmente para resolver una gran variedad de requisitos del producto
(7) método superficial del enrollamiento de la fricción, con el dispositivo del reemplazo del carril de la diapositiva, fácil cosechar productos finales
